Котельная №3 г. Усть-Каменогорска введена в эксплуатацию c 1982 года. В августе 2017 г. были завершены работы по созданию системы автоматизации технологического оборудования котельной. АСУ (автоматизированная система управления) предназначена для автоматического управления Котельной №3 в автономном режиме без участия дежурного персонала.
АСУ выполняет следующие задачи:
1. Автоматическое поддержание давления на напорном и подающем коллекторах, с помощью управления частотными преобразователями и электрическими клапанами.
2. Автоматическое управление задвижками для обеспечения необходимой последовательности включения/отключения насосов.
3. Автоматическое регулирование гидравлического режима на три контура тепловой сети (пос. Аблакетка, пос. Промзона , мкр. Промбаза).
4. Мониторинг состояния технологического оборудования насосов, клапанов, деаэратора, задвижек и т.п. и выдача сигналов в ГЩУ.
5. Мониторинг технологических параметров: расход, давление и температура, температура в машзале, температура наружного воздуха.
6. Мониторинг давления и уровня воды в баке подпиточного деаэратора воды теплосети.
7. Учёт тепловой энергии на собственные и хозяйственные нужды.
8. Дистанционное управления с ГЩУ (возможность управления, изменения уставок).
9. Защита агрегатов от недопустимых режимов и/или условий эксплуатации.
10. Защиту системы теплоснабжения от повышенного давления и температуры воды, в случае возникновения опасности превышения этих параметров.
Аппаратный уровень системы состоит из:
1. Датчиков температуры и давления компании «Овен», расходомеров «Взлёт»;
2. Шкафа автоматики на базе промышленного контроллера VP-25W1 компании ICP DAS;
3. Исполнительных устройств — насосов, задвижек и т.п.

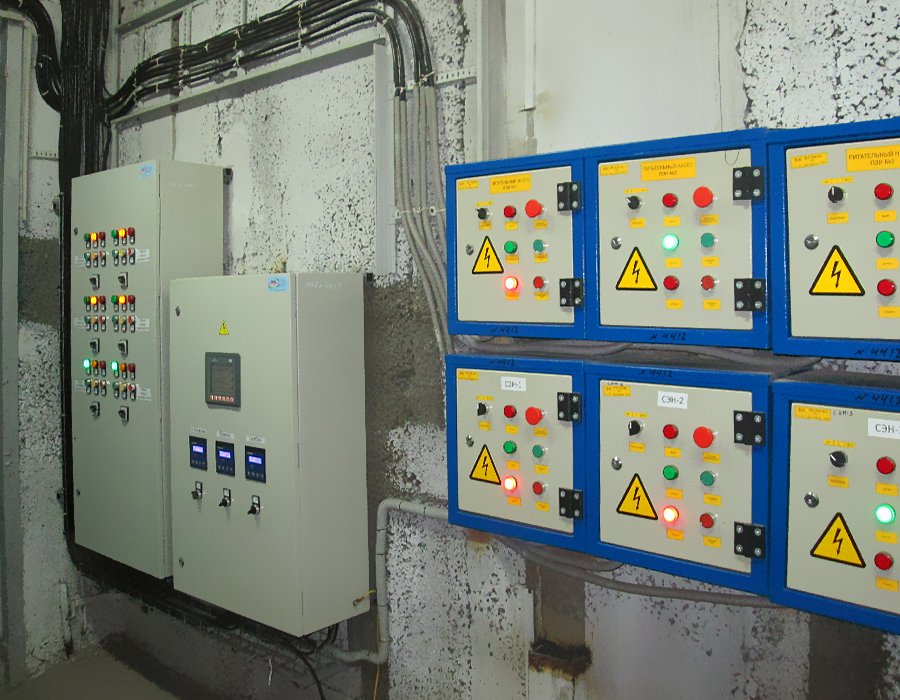

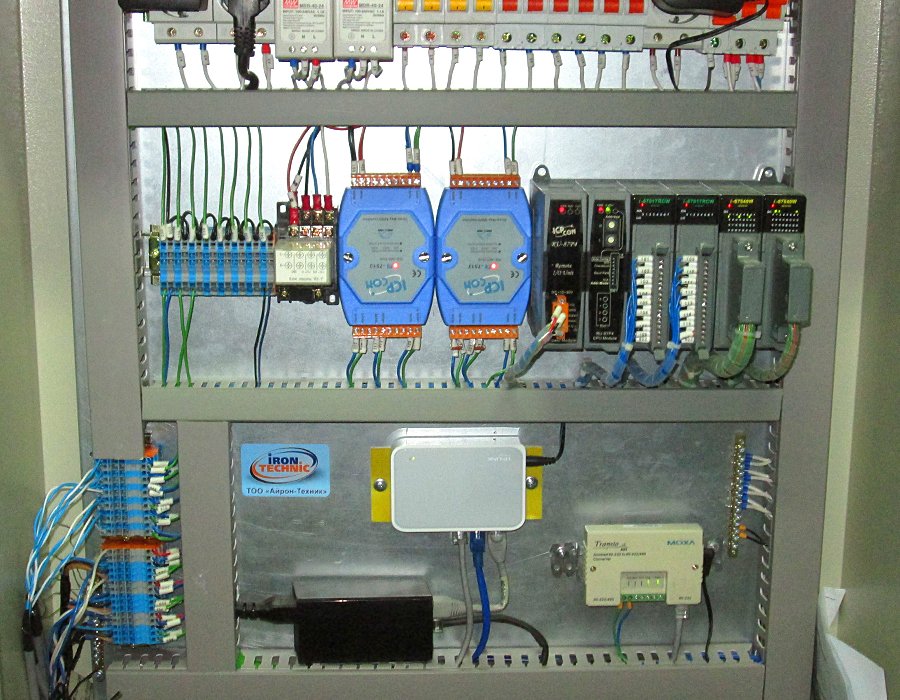

Шкаф автоматики предназначен для управления исполнительными устройствами, регулирования параметров технологического процесса, сбора информации на контролируемых объектах таких как:
— телеизмерения, с датчиков температуры, давления, расхода и т.п. с унифицированным токовым выходом;
— телесигнализация с концевых выключателей, релейных схем, датчиков затопления и т.п., типа «cухой контакт».
Протокол обмена адаптированный Modbus RTU/ Modbus TPC. В качестве канала связи использована промышленная сеть Ethernet.
Операторский уровень системы автоматизации Котельной работает под управлением SCADA TRACE MODE 6 и выполняет следующие функции:
1. Визуализацию, мониторинг и регистрацию всех параметров технологического процесса и передачу информации в режиме реального времени в ГЩУ;
2. Создание отчётов за выбранный временной интервал по всем технологическим параметрам (как дискретным, так и аналоговым);
3. Полную регистрацию действий диспетчера.
