В рамках программы модернизации оборудования выполнен комплекс работ по автоматизации объекта канализационной насосной станции №17 г. Усть-каменогорска, отвечающей за транспорт стоков на очистные сооружения города.
В рамках проекта реализовано:
Сбор технологических параметров процесса (давления, температуры, уровня и т.д.);
Контроль уровня стоков в приемном резервуаре, предотвращение работы насосов по «сухому ходу» и распределения нагрузки по насосам;
Контроль над электрическими и механическими режимами функционирования энергетического оборудования;
Общий учет производительности работы насосной станции с передачей на центральный диспетчерский пункт;
Управление приточной и вытяжной вентиляцией.
Аппаратный уровень системы автоматизации КНС состоит из:
Датчиков температуры, давления, уровня, расхода;
Шкафа автоматики на базе промышленного контроллера;
Исполнительных устройств - насосов, задвижек и т.п.;
Для повышения устойчивости системы и защиты измерительных линий применяются устройства защиты ОИП-1, предназначенные для защиты датчиков от импульсных перенапряжений и токовых выбросов, что существенно снижает риск отказов оборудования при нестабильных режимах электропитания и внешних воздействиях.
Связь между объектом и центральным диспетчерским пунктом осуществляется:
Радиоканалом.
Для надежной передачи данных совместно с радиостанцией используются промышленные модемы DFSK-1200, обеспечивающие устойчивый обмен данными и стабильную работу в условиях промышленной эксплуатации.

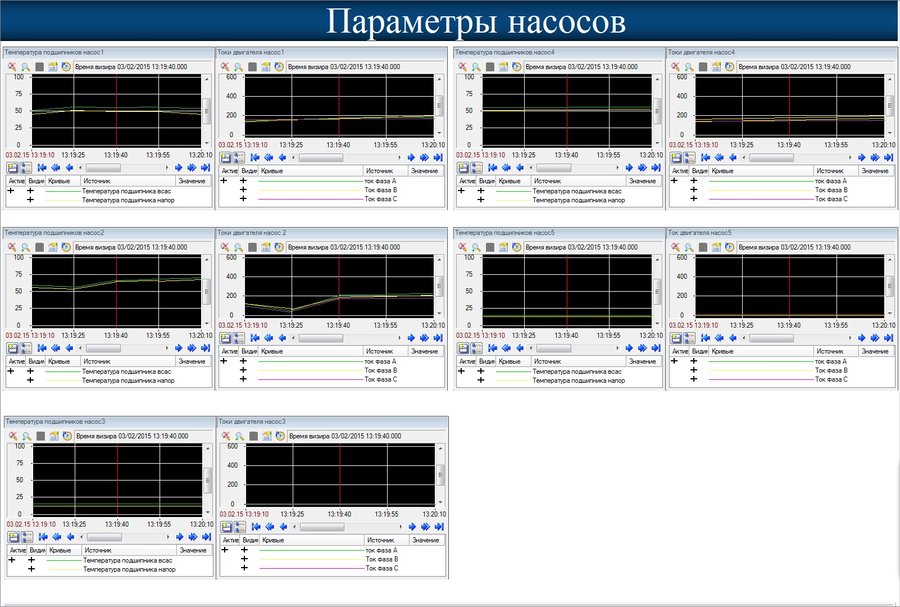

Операторский уровень системы автоматизации КНС работает под управлением SCADA TRACE MODE 6 и выполняет следующие функции:
Мониторинг в реальном времени и регистрацию всех параметров технологического процесса и передачу информации в режиме реального времени на центральный диспетчерский пункт;
Создание отчётов за выбранный временной интервал по всем технологическим параметрам (как дискретным, так и аналоговым);
Полную регистрацию действий диспетчера.
Долговременными целями внедрения системы являются:
Сокращение затрат на ремонт насосного оборудования и коммуникаций;
Снижение эксплуатационных затрат на контроль технического состояния технологического оборудования и сетей;
Снижение рисков повреждения социальных объектов и причинения вреда здоровью населению города;
Повышение оперативности реагирования на технологические нарушения в системе для предупреждения отказов и аварийных ситуаций;
Централизация и повышение уровня детализации учета энергоресурсов, с одновременным сокращением затрат на процесс сбора и обработки данной информации.
